Бестраншейные технологии, санация трубопроводов
по бестраншейным технологиям

    Санация трубопровода с помощью бестраншейной технологии выгодна, прежде всего, с финансовой точки зрения. Здесь совершенно очевидна экономическая целесообразность.  Бестраншейные технологии сокращают  сроки проведения санации трубопровода в разы,  соблюдая и выполняя  при этом все требования  надёжности  и  безопасности восстанавливаемого трубопровода. Восстановление коллектора проводится без остановки, осушения и перекачки стоков реконструируемого коллектора. Возможен  индивидуальный подбор внутреннего и наружного диаметра модуля  (под  параметр пропускной способности или под внутренний диаметр).  Бестраншейные технологии для санации трубопроводов применяются без использования тяжелой  техники и большого количества рабочей силы.  Технология монтажа проста и удобна. Монтажные работы не требуют специальной дорогостоящей строительной техники и оборудования.

       Санация трубопроводов, в основе которой бестраншейные технологии, обладает очевидными преимуществами: восстановление трубопровода современным методом бестраншейных технологий производится без вскрытия грунта, т.е.   иначе, чем при классическом методе санации трубопровода, который подразумевает разрытие траншеи требуемой глубины с последующим демонтажем старой трубы и  укладкой новой трубы в траншею. По сути, классический  способ ремонта трубопровода  по затратам выше прокладки нового трубопровода.  Это сложный трудоёмкий процесс с привлечением значительных технических  и экономических средств, трудовых ресурсов и сложного строительного оборудования. Современные бестраншейные технологии для санации трубопроводов в  сравнении с классическими методами ремонта трубопровода более прогрессивны, отвечают главным проектным требованиям: стоимость, сроки проведения ремонтных работ, безопасность дальнейшего использования с учетом требуемых рабочих нагрузок.

Метод санации с использованием бестраншейных технологий  не нарушает привычный ритм города, работу транспорта, инженерных коммуникаций и сооружений. Трубопроводные системы, восстановленные методом санации трубопроводов с применением бестраншейных технологий,  надежны и безопасны в последующей эксплуатации. Санация трубопроводов  методами бестраншейных технологий успешно применяется для обустройства объектов водоснабжения и канализации во всем мире.

       Бестраншейные технологии для санации трубопроводов включают два основных способа  –   ремонт методом «чулка» и метод «труба в трубе». Санация трубопроводов методом бестраншейной технологии «труба в трубе» с помощью резьбовых модулей применяется, в основном, для реконструкции участков трубопроводов и водопроводных сетей большого диаметра (до 3000 мм). Использование метода "труба в трубе" позволяет протягивать в старый трубопровод новые участки труб длиной в несколько сотен метров при минимальном объеме земляных работ, в кратчайшие сроки и с наименьшими трудозатратами. Для  санации трубопровода методом бестраншейных технологий  используются полиэтиленовые резьбовые модули, которые производятся на базе полиэтиленовых труб  Спиролайн.  Резьбовые модули изготавливаются различной длины (от 1,5 до 13 метров). Использование резьбовых модулей позволяет производить санацию коллектора в стеснённых городских условиях через существующие колодцы и камеры без вскрытия трубопровода. Возможно, также, проводить санацию (восстановление) коллекторов и колодцев не круглого сечения. Резьбовые модули для восстановления городских коллекторов и колодцев бестраншейными технологиями производятся следующих диаметров:

- от 90 мм до 630 мм по наружному диаметру (производятся из полиэтиленовой трубы по ГОСТу 18599-2001);

- от 500 мм до 2400 мм по внутреннему диаметру (производятся на базе полиэтиленовых труб Спиролайн по ТУ 2248-009-61208297-09).

       Резьбовые модули на базе полиэтиленовых труб Спиролайн не имеют раструбов и выступов, отличаются гладкой наружной внутренней поверхностью. Кольцевая жесткость зависит от условий, заявленных в проекте (от SN2 до SN16). Технологией изготовления предусмотрена любая длина резьбовых модулей в диапазоне от 1 до 13 метров. Возможность использования коротких модулей позволяет проводить санацию трубопровода через существующие колодцы и камеры без вскрытия трубопровода,  не останавливая работу коллектора (в потоке сточной жидкости). Это особенно актуально для стеснённых городских условий. Работы по санации могут проводиться в рабочем потоке без остановки  коллектора, не нарушая ландшафта и привычного ритма города. Трубы большого диаметра Спиролайн, на базе которых изготавливаются резьбовые модули для санации коллекторов, прошли гигиеническую сертификацию и могут быть использованы для питьевой воды. Продукция сертифицирована для применения в сейсмоопасных районах с сейсмичностью  до 9 баллов.

Кроме метода «труба в трубе» для санации трубопроводов бестраншейными технологиями, существуют  методы:  “труба в трубе” с  последующим разрушением старого трубопровода;  метод облицовки внутренней поверхности трубы; “чулочная” технология; технология "U-лайнер и др.

Из перечисленных способов, пожалуй, наиболее распространённые методы бестраншейных технологий для санации трубопроводов – это  метод ремонта  «труба в трубе», уже описанный выше.

Учитывая, что бестраншейные технологии позволяют  качественно и эффективно решить вопрос санации трубопровода без нарушения поверхности грунта, этот метод особенно актуален на тех участках трубопроводов, которые недоступны с поверхности.  Например, это могут быть участки трубопроводов  под дорогами, трубопроводы  в горной местности или на дне водоемов (дюкеры). Бестраншейное восстановление трубопроводов позволяет заменять все виды труб в кратчайшие сроки и при минимальных затратах.

Способ санации трубопроводов по методу бестраншейных технологий – прогрессивная технология для решения задач восстановления трубопроводных сетей. По мнению экспертов, именно бестраншейные технологии  способны обеспечить эффективное, надёжное и своевременное восстановление изношенных инженерных сетей, особенно в условиях городов и крупных населенных пунктов.

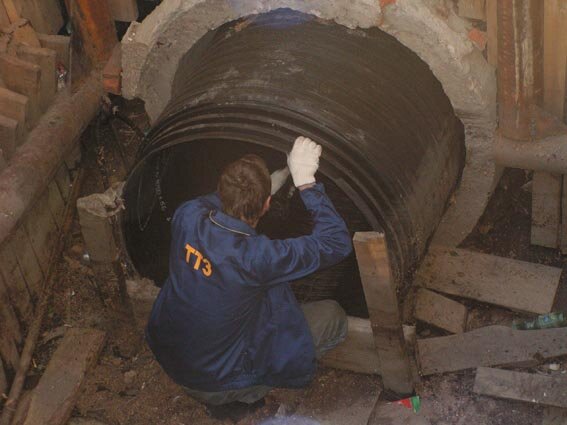

 Этапы санации трубопроводов  можно коротко описать так: на начальном этапе проводится телевизионная диагностика свода коллектора - обследуется техническое состояние коллектора. Далее  в устроенном рабочем котловане монтируется специальное оборудование, производится зачистка ремонтируемого участка коллектора для определения «чистого» внутреннего диаметра. Затем осуществляется контрольная протяжка калибра и далее протяжка резьбового модуля. Модули свинчиваются, центрируются и протягиваются в потоке сточной жидкости. Пространство между трубой и старым коллектором заполняется раствором. Таким образом, получается надёжная и герметичная трёхслойная конструкция с внутренним коррозионностойким материалом.  Далее проводится телевизионная диагностика отремонтированного участка коллектора. На заключительном этапе демонтируется рабочее оборудование и ликвидируется рабочий котлован.

В условиях современного города задача безопасной транспортировки сточных и промышленных вод входит в разряд приоритетных задач общества, так как напрямую связана со здоровьем населения и условиями его проживания. Предупреждение старения и преждевременного выхода из строя подземных инженерных сетей водоснабжения и  канализации,  оптимальная локализация их проявлений  - одна из главных задач служб эксплуатации коммунальных объектов. В России, где в коммунальном секторе старение подземных  трубопроводных коммуникаций достигло критического уровня, эта проблема особенно актуальна. Значительная часть трубопроводных систем страны находится в критическом состоянии. По оценкам экспертов, многие трубопроводные системы России  эксплуатируются уже более полувека и практически исчерпали свой срок службы, который для чугунных трубопроводов составляет – 20 лет, для стальных и железобетонных труб – не более 15 лет. Аналогичная ситуация и с канализационными системами и системами отвода дождевых вод, состояние которых вызывает опасения и тревогу за окружающую среду.  Санация изношенных инженерных систем  - сложный, трудоёмкий,  затратный но, безусловно,   неотложный  процесс. Для срочных и эффективных мер в области восстановления  инженерных сетей целесообразно использовать современные прогрессивные  методы санации трубопроводов, такие как   санация трубопроводов методами  бестраншейных технологий с использованием резьбовых модулей.

Изготовление и использование узла резьбового соединение защищено патентом № 2263245 (подробнее о патенте можно посмотреть здесь).
