Санация трубопроводов: резьбовые модули СПИРОЛАЙН

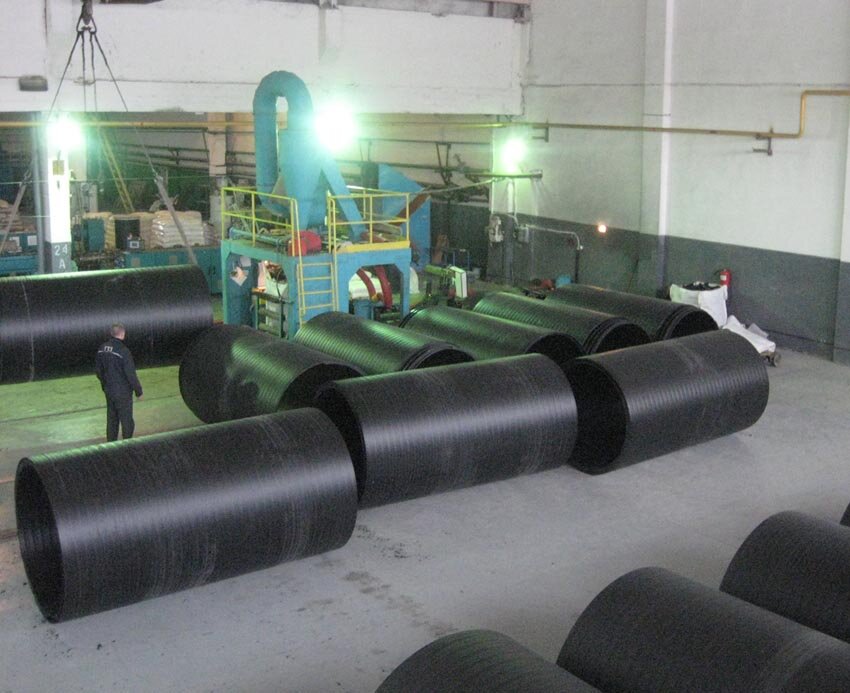

Резьбовые модули СПИРОЛАЙН^® предназначены для восстановления изношенных коллекторов методом санации. Продукция сертифицирована, выпускается согласно ТУ 2248-009-61908297-09 из полиэтилена ПЭ 100.

Преимущества резьбовых модулей СПИРОЛАЙН^®:

- санация трубопроводов осуществляется без остановки стоков. Восстановительные работы не потребуют разрытия траншей, вскрытия дорожного полотна (монтаж может производиться через существующие колодцы, камеры) и организацию временного отвода сточных вод. Санация трубопроводов (стоимость значительно ниже прокладки новых труб!) - оптимальный метод восстановления изношенных коллекторов.

- высокая жесткость резьбовых модулей СПИРОЛАЙН^® (до SN16), при условии монтажа в соответствии с разработанной технологией, обеспечивает их достаточную несущую способность в случае возможного разрушения со временем свода изношенного железобетонного коллектора.

- восстановление коллекторов с внутренним диаметром до 3000 мм;

- минимальная потеря пропускной способности восстанавливаемого коллектора (стенки резьбовых модулей не имеют выступов (раструбов) и обеспечивают больший внутренний диаметр трубопровода после реновации);

- низкое гидравлическое сопротивление полиэтилена позволяет сохранить пропускную способность трубопровода при меньшем диаметре, благодаря более высокой скорости потока;

- высокая скорость реконструкции трубопровода в потоке сточных вод с использованием разработанного и запатентованного узла и способа соединения (изготовление и использование узла и способа резьбового соединения защищено патентом № 2263245);

- отсутствие необходимости в специальной, громоздкой технике и оборудовании;

- долговечность (срок службы не менее 50 лет);

- высокая коррозионная и химическая стойкость материала;

- хорошая теплоизоляция, обусловленная конструктивными особенностями профиля трубы СПИРОЛАЙН® (две стенки с воздушной прослойкой и ребрами жесткости);

- экологичность;

Мы предлагаем комплексное решение поставленных задач, поэтому, при необходимости, комплектуем заказ фитингами (тройниками, переходами и др.) и колодцами.

Основные характеристики резьбовых модулей СПИРОЛАЙН^®:

- внутренние диаметры: 360-2800 мм;
- кольцевая жесткость SN2-SN16 и выше (при необходимости) обеспечивает необходимую несущую способность внутренней оболочки коллектора после реконструкции;
- длина резьбового модуля (определяет заказчик): 1-14 метров;
- гладкая наружная и внутренняя поверхности (нет выступов и раструбов).

Причины разрушения коллекторов канализации и методы их восстановления

По данным 2008 года, средний износ отечественных ж/б сетей канализации составляет около 83 %, при этом основными факторами разрушения коллекторов являются:

- естественное старение материала труб;
- пористая структура и проницаемость бетона;
- повышение химической агрессивности бытовых стоков;
- химическая коррозия бетона и арматуры.

Примеры изношенных и разрушенных коллекторов канализации:

Методы восстановления коллекторов канализации

1. строительство нового коллектора взамен разрушающегося;

2. ремонт разрушающегося коллектора с устройством байпасов для перекачки стоков в обход ремонтируемого участка;

3. модернизация коллектора без его остановки с одновременным восстановлением несущей способности и коррозионной устойчивости внутренней поверхности.

Как показывает наш опыт, затраты на восстановление погонного метра коллектора без остановки стоков в четыре раза ниже строительства нового коллектора.

Сравнение основных технологий восстановления (реновации) коллекторов канализации:

Краткое описание технологии	Уменьшение внутреннего сечения трубы	Возможность работы в потоке	Устройство байпасов	Восстановление несущей способности конструкции коллектора
Облицовка цементно-песчаным раствором	менее 1 %	нет	да	нет
Санация методом полимерного чулка (рукава)	около 4%	нет	да	нет
Санация с помощью спиральной навивки профиля ПВХ	около 5%	нет	да	нет
Санация с использованием резьбовых модулей СПИРОЛАЙН®	около 10%	да	нет	да
Санация с использованием труб с раструбным соединением	около 13%	нет	да	да

Следует отметить, что незначительное уменьшение внутреннего диаметра коллектора после реконструкции за счет использования внутренней оболочки из полиэтилена с высокими гидравлическими характеристиками (по сравнению с железобетонными конструкциями) не уменьшает пропускную способность восстановленного коллектора.

Краткое описание технологии восстановления коллекторов канализации методом санации без остановки стоков при использовании резьбовых модулей СПИРОЛАЙН^®

1 этап
Проводится телеинспекция коллектора, подбирается способ и методика санации, диаметр и длина резьбовых модулей;

2 этап
Подготавливается место проведения работ;

3 этап
Резьбовые модули свинчиваются и протягиваются в потоке сточной жидкости через существующие колодцы и камеры или специально подготовленный для этого стартовый котлован;

4 этап
Пространство между трубой и старым коллектором заполняется тампонажным раствором, образуя прочную трехслойную конструкцию с внутренним коррозионностойким и износостойким материалом.

В среднем, железобетонный коллектор диаметром 3000 мм и длиной 2000 метров восстанавливается в течение одного месяца (без учета подготовки котлована).

Дополнительную информацию Вы можете получить в нашем техническом отделе по телефону: доб. 104 или
